O profile ServoAndActuador, ilustrado pela figura de mesmo nome, especifica os dispositivos responsáveis pelo acionamento dos componentes móveis de uma aeronave tais como ailerons, flaps, rotores, estabilizadores e lemes. Os estereótipos Servo e Actuator compõem o profile. Para ambos, as tagged values torque e speed especificam, respectivamente, a força que podem exercer e a velocidade de acionamento. Além destas os Servos do tipo elétricos possuem a tagged value voltage a qual especifica a voltagem ideal utilizada por este. O estereótipo Actuator possui a tagged value system, relativa ao tipo de acionamento do mesmo, podendo ser: Mechanical, HydroMechanical ou FlyByWire. A notação para este profile é larissa::UAS::Aerial::Physical:: AvionicsElectronics::ServoAndActuador.

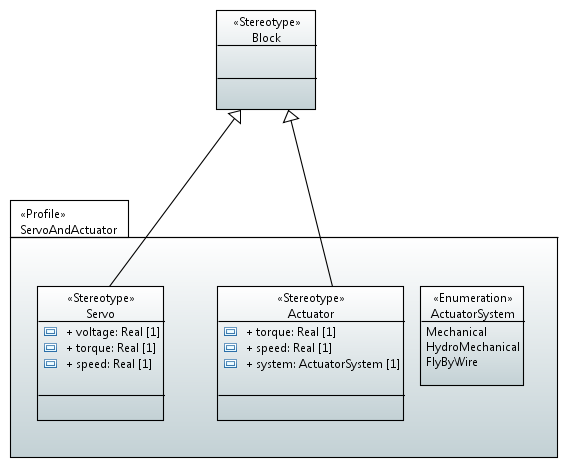

Figura ServoAndActuador
